Информация о продукте

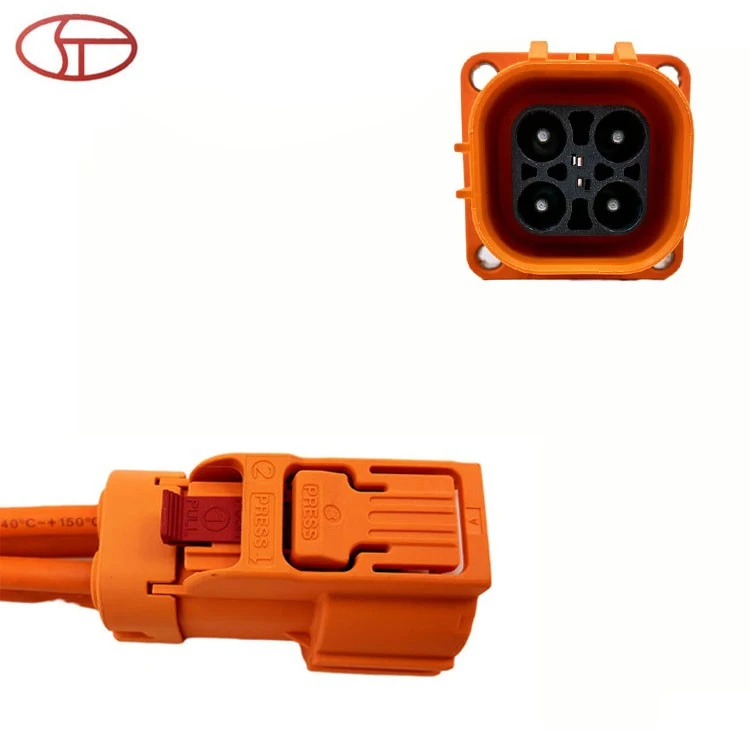

Эта 4-выводная версия серии HV 360 предназначена для компактных систем высокого-напряжения, где питание и сигнал необходимо объединить в ограниченном интерфейсе. Он имеет-компактную компоновку и меньшее количество контактов, что делает его пригодным для приложений с меньшим количеством цепей и компактным пространством для установки. Он широко используется в небольших тяговых приводах, вспомогательных инверторах, компрессорах кондиционеров и компактных аккумуляторных блоках.
Функции
- Прецизионные штампованные контакты высотой 3,6 мм-
- Компактная 4-контактная конфигурация для приложений с ограниченным пространством
- Оптимизированное по затратам-решение с уменьшенным размером разъема
- Экранирующее покрытие на 360 градусов
- Поддерживает кабели нескольких размеров
- Поляризованный корпус, чтобы избежать неправильного-сопряжения
Технические данные
|
Количество позиций: |
4 |
Номинальное напряжение: |
1500 В постоянного тока |
Циклы спаривания: |
Больше или равно 500 |
|
Контактный материал: |
Медный сплав |
Номинальный ток: |
Меньше или равно 46 А постоянного тока |
Усилие ввода/вывода: |
<100N |
|
Материал корпуса: |
ПА66-GF30 |
Сопротивление изоляции: |
Больше или равно 200 МОм (1000 В постоянного тока) |
Рабочая температура: |
от −40 градусов до +125 градусов |
|
Цвет: |
Апельсин |
Диэлектрическая прочность: |
3000 В переменного тока |
Степень защиты: |
IP67 |
|
Справочные стандарты: |
ГБ/Т 20234.2-2015; ГБ/Т 20234.3-2015 |
||||
